磁致伸缩位移传感器在风力发电系统中应用

产品展示, 应用案例, 技术应用 | 2025年4月9日 14:23

磁致伸缩位移传感器凭借其高精度、非接触式测量、抗干扰性强及环境适应性好等特点,在风力发电系统中被广泛应用于关键部件的位移监测与控制。以下是其在风力发电中的具体应用场景和技术优势: 一、核...

磁致伸缩位移传感器凭借其高精度、非接触式测量、抗干扰性强及环境适应性好等特点,在风力发电系统中被广泛应用于关键部件的位移监测与控制。以下是其在风力发电中的具体应用场景和技术优势:


一、核心应用场景

1. ‌变桨系统控制(核心场景)

  • 桨距角实时调节
    磁致伸缩位移传感器直接安装在变桨轴承或液压油缸上,通过测量叶片根部位移,实时反馈桨距角变化,配合控制系统优化叶片迎风角度,提升风能捕获效率(尤其在风速突变时)。
  • 液压油缸位置闭环反馈
    在液压变桨系统中,传感器精确监测油缸伸缩量(精度可达±0.1% FS),确保叶片角度调节的快速响应(毫秒级),避免超调或振荡。

2. ‌安全制动系统监测

  • 刹车锁紧销位移检测
    位移传感器集成于盘式制动器中,实时监测锁紧销的位移量,确保紧急制动时锁紧动作的可靠性,防止因机械卡滞导致的安全事故。

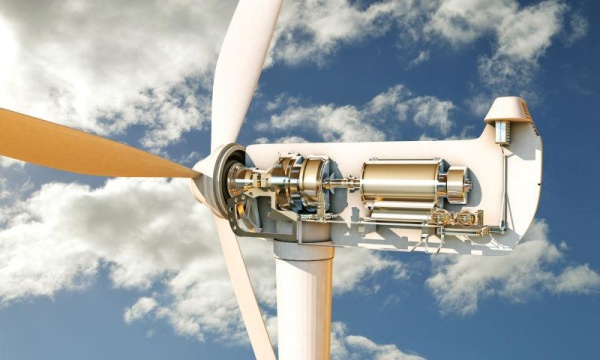

3. ‌机舱与传动系统健康监测

  • 齿轮箱轴向位移监测
    监测齿轮箱轴承的微米级位移,早期预警齿轮磨损或轴系不对中故障,减少非计划停机。
  • 机舱倾角动态补偿
    通过测量机舱底座倾斜角度(精度±0.05°),触发偏航系统调整机舱姿态,降低塔筒结构应力。

4. ‌海上风电安装辅助

  • 塔筒垂直度校准
    在安装船液压支撑系统中,传感器实时反馈油缸伸缩量,配合GPS定位实现塔筒毫米级垂直安装,降低海上施工风险。
磁致伸缩传感器用于双活塞油缸
磁致伸缩传感器用于双活塞油缸

二、技术优势与选型原因

  1. 高精度与稳定性
    非接触式测量原理(磁致伸缩波传播时间检测)避免了机械磨损,长期稳定性优于LVDT或电位计,适合长期监测场景。
  2. 抗恶劣环境能力
    • 耐腐蚀‌:外壳采用不锈钢或特种涂层,适应海上高盐雾环境。
    • 宽温工作‌:支持-40℃~85℃范围,满足极寒(如北方风场)与高温(机舱内部)工况。
    • 抗振动‌:无机械触点,耐受风机运行中的高频振动(可达20g加速度)。
  3. 低维护与易集成
    • 无需定期校准,寿命可达10年以上,降低运维成本。
    • 输出标准化信号(4-20mA、SSI、CANopen),直接接入风机PLC或SCADA系统。

三、典型应用案例

  • 某5MW海上风机变桨系统
    采用磁致伸缩油缸传感器替代传统编码器,故障率下降70%,年发电量提升3%(源于桨距角响应速度优化)。
  • 齿轮箱健康监测系统
    通过监测轴向位移趋势,成功预警某风场齿轮箱轴承故障,避免约200万元更换成本。

四、未来发展趋势

  1. 智能化集成
    结合边缘计算(Edge AI),传感器直接输出诊断结果(如“轴承磨损等级”),减少数据传输压力。
  2. 多参数融合
    与温度、振动传感器联动,构建风机关键部件全生命周期健康管理模型

磁致伸缩位移传感器通过精准的位移反馈和闭环控制,已成为提升风力发电系统效率、安全性和可靠性的关键技术,尤其在海上风电等严苛场景中具有不可替代性。
