在航空航天领域，磁致伸缩位移传感器因其独特的性能优势被广泛应用于关键系统的监测与控制，以下从原理、应用场景和优势等方面进行详细说明：

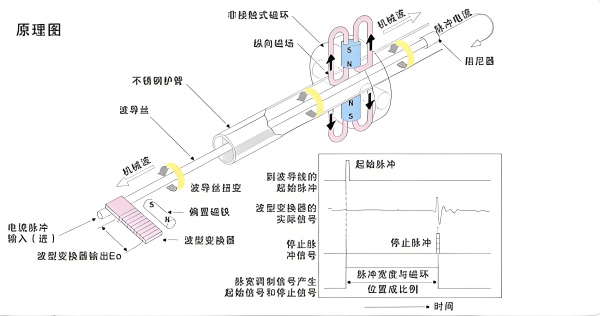

一、磁致伸缩位移传感器的工作原理
磁致伸缩效应是指某些铁磁材料（如铁钴合金）在磁场作用下发生形变的特性。传感器通过以下步骤实现位移测量：
- 脉冲磁场激发：电子头发射电流脉冲，在波导丝中产生环形磁场。
- 磁场相互作用：移动磁铁（与目标物体固定）的静态磁场与脉冲磁场叠加，触发磁致伸缩效应，产生瞬时扭转应力波。
- 信号检测：应力波沿波导丝传播至电子头，通过压电元件转换为电信号，通过时间差计算位移值。
二、航空航天中的典型应用场景

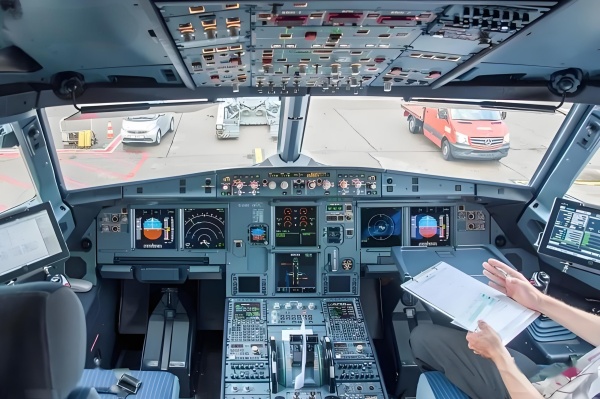

1. 飞行控制系统
- 作动器位置反馈：用于飞机襟翼、方向舵、升降舵等气动面的作动器位置监测，确保精确控制飞行姿态。
- 起落架状态监测：实时检测起落架伸缩位置，防止因机械故障导致起降事故。
- 优势：高响应速度（μs级）和重复精度（±0.01% FS），适应飞行中高频动态调整。
2. 发动机健康监测
- 涡轮叶片间隙测量：在高温高压环境下监测涡轮叶片与机匣的间隙，优化冷却气流，防止摩擦损坏。
- 燃油阀开度控制：精确调节燃油喷射量，提升燃烧效率并降低排放。
- 耐极端环境：部分传感器可耐受-200℃至+200℃温度及强振动，适合发动机内部恶劣工况。
3. 航天器结构与机构监测
- 太阳能帆板展开控制：监测展开机构的位移，确保航天器在轨部署可靠性。
- 机械臂定位：用于空间站或卫星机械臂的关节位置反馈，支持高精度操作。
- 抗辐射设计：特殊封装和材料选择可抵御太空辐射干扰，保障长期任务稳定性。
4. 燃料与液压系统管理
- 液位测量：监测火箭燃料储罐液位，结合温度补偿算法提升测量精度。
- 液压缸行程检测：实时反馈液压执行机构的位置，确保起落架收放、舱门开闭等动作准确。
5. 结构健康监测（SHM）
- 机身形变检测：部署于机翼或机身关键部位，监测长期疲劳形变或突发载荷导致的位移。
- 复合材料应变分析：结合多传感器网络，评估复合材料结构的应力分布。
三、核心优势与航空航天适配性
- 高精度与可靠性：线性精度达±0.05% FS，无接触磨损，寿命长达数千万次循环。
- 环境适应性：耐高温、抗冲击振动、防腐蚀，符合MIL-STD-810G等军用标准。
- 抗干扰能力：对电磁噪声不敏感，适合复杂电磁环境的机载电子系统。
- 轻量化与紧凑设计：传感器体积小（可微型化至毫米级），重量轻，减少对飞行器载荷的影响。
- 多参数输出：部分型号可同时输出位移、速度、加速度信息，简化系统集成。
四、挑战与解决方案
- 极端温度补偿：通过温度传感器集成与算法校正，扩展工作温度范围。
- 空间辐射防护：采用屏蔽材料或冗余设计，增强航天应用的可靠性。
- 成本控制：优化制造工艺（如波导丝材料处理），推动大规模应用。
五、未来发展趋势
- 智能化集成：与物联网（IoT）结合，实现实时数据分析和预测性维护。
- 多传感器融合：与光纤传感器、MEMS器件协同工作，构建多维监测网络。
- 新材料应用：开发新型磁致伸缩材料（如稀土合金），提升灵敏度和环境耐受性。
