EP-Series Analog
- Picture
- Video
- 坚固可靠工业用位移传感器
- 直线位移测量，绝对值输出
- 无接触测量，没有磨损
- 非线性度低于0.02%
- 重复精度达0.001%
- EMI抗干扰及CE认证
- 模拟输出：电压或电流
- Detail
EP-Series是BRSEN近年为用户开发的一个高用量而价格经济的传感器系列，价位比R-Series要低，但功能却不差。E-Series系列主要分为机械外置式的EP、ER型和液压 内置式的专业 OEM 产品 EH 型，核心技术还是 磁致伸缩技术，这个技术的基本优点如非接触式、精确、防冲 击、抗干扰、可靠性等都可以在E-Series系列找到。因此它在性能上与其它系列大致相同，只是在输出功能和行程方面没有其它系列的全面，在一般的工业自控应用非常广。
EP 型位移传感器提供高重复精度的绝对输出，有模拟的电压、电流两种。零点和量程都是原厂设定，现场安装无需重新标定，使用后也不需要定期维护。一如其它BRSEN位移传感器产品， EP 型通过 EMC， IEC 抗干扰、 抗震和冲击等测试，同样是 CE 认证。其外壳符合 IP65 标准，客户可选滑块式或悬浮式磁铁安装以配合应用条件。 EP 型由于价钱适中，性能可靠和不磨损，是取替电阻式电位尺或 LVDT 的选择之一。尤其在注塑机、吹瓶机和冲压机 上应用，成本效益更为明显。实验证明在工作条件苛刻的情况下，非接触式的 EP 位移传感器要比接触式的电位尺寿命高出不少。
| 参数 | 规格 |
| 输入 | |
| 测量数据 | 位置 |
| 测量范围 | 50 ~ 3500 mm |
| 输出 | |
| 电压 | 0 ~ 10 Vdc，10 ~ 0 Vdc，-10 ~ +10 Vdc，+10 ~ -10 Vdc （控制器最低负载:> 5k ohms） |
| 电流 | 4 ~ 20 mA 或 20 ~ 4 mA（最小 / 大负载：0/500 Ohms） |
| 精度 | |
| 分辨率 | 无限（取决于控制器D/A与电源波动） |
| 非线性度 | ＜满量程的± 0.02% （最小土 60 pm） |
| 重复精度 | < 满量程的 ± 0.001% （最小 ± 2.5 pm） |
| 更新时间 | >1.5 kHz |
| 波动 | <满量程的0.01% F.S. |
| 工作条件 | |
| 磁铁速度 | 任意 |
| 工作温度 | – 40 至 +75 °C |
| 湿度，露点 | 湿度 90%，不能结露 |
| 保护 | IP65 （配对接头必须锁紧） |
| 冲击指标 | 100 g （单一冲击） / IEC 标准 68-2-27 |
| 振荡指标 | 15 g / 100 – 2000 Hz / IEC 标准 68-2-6 （耐久性） |
| EMC 测试 | 放射 EN 50081-1，抗扰 EN 50082-2， EN 61000-4-2/3/4/6，等级 3/4，A 类，CE 认证 |
| 结构,材料 | |
| 电子头 | 铝 |
| 传感器外壳 | 铝挤压成型 |
| 位置磁铁 | 滑块式磁铁或浮动磁铁 |
| 安装 | |
| 安装位置 | 任意方位 |
| 安装类型 | 可移动固定夹片（需以 M5 缧钉作固定） |
| 电气连接 | |
| 接头选型 | 6 针 DIN 接头或直出电缆 |
| 输入电压 | +24 Vdc （-15 / +20%） |
| 秏电量 | 50 – 100 mA （按量程而定） |
| 波动 | < 1 % 峰值 |
| 电器冲击量 | 500 V （DC 接地到机器接地之间） |

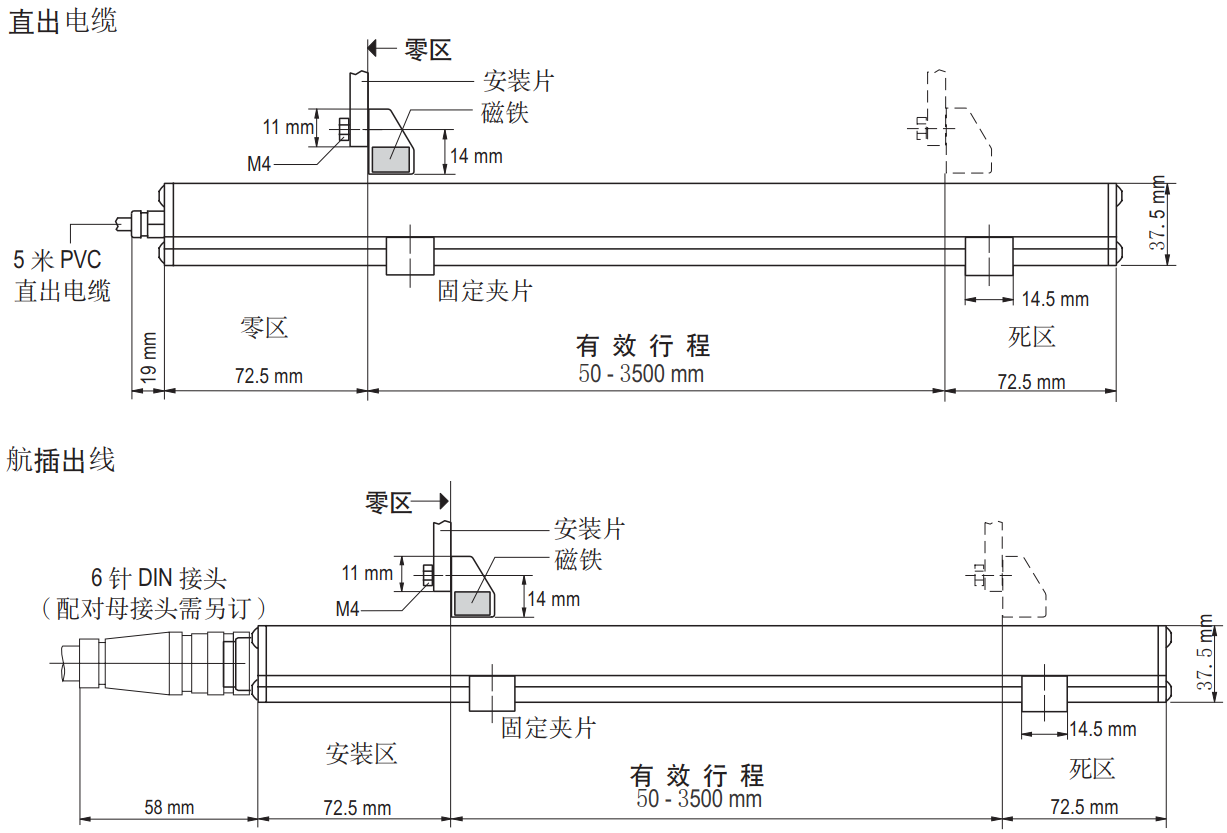

EP 型外壳尺寸与安装说明
固定夹片
传感器接线方式
航空插头连接时，以针脚和相对应的线色定义
防水接头直接出线时，以线色定义
D60公接头针号排列(面向传感器头)
| 针号 | 线色 | 定义 |
| 1 | 灰 | 模拟信号输出 |
| 2 | 粉 | 信号地 |
| 3 | 黄 | 通讯接口 （+） |
| 4 | 绿 | 通讯接口 （-） |
| 5 | 棕 | +24VDC（-15%/+20%） |
| 6 | 白 | 直流电源地 |
